آموزش کامل عیب یابی الکتروموتور سه فاز ؛ روش‌ها، ابزارها و نکات کلیدی افزایش عمر موتور!
الکتروموتورهای سه فاز، ستون فقرات بسیاری از صنایع و کسب‌وکارها هستند. از پمپ‌های بزرگ آب گرفته تا فن‌های تهویه صنعتی و ماشین‌آلات تولیدی، این موتورها بی‌وقفه در حال کارند. اما درست مانند هر قطعه مکانیکی دیگری، آن‌ها نیز ممکن است با مشکلات و نقص‌هایی مواجه شوند که عملکردشان را مختل کند. توقف ناگهانی یک الکتروموتور سه فاز می‌تواند منجر به خسارات مالی قابل توجه، از دست دادن زمان تولید و حتی خطرات ایمنی شود.
به همین دلیل، آشنایی با عیب یابی الکتروموتور سه فاز نه تنها برای تکنسین‌ها و مهندسان، بلکه برای مدیران کارخانجات و هر کسی که با این تجهیزات سروکار دارد، حیاتی است. در این مقاله، به بررسی جامع فرآیند عیب یابی الکتروموتور سه فاز می‌پردازیم و شما را با مراحل کلیدی، ابزارهای لازم و راهکارهای عملی برای شناسایی و رفع مشکلات رایج آشنا می‌کنیم.
اهمیت عیب یابی به موقع و پیشگیرانه در الکتروموتورهای سه فاز
عیب یابی الکتروموتور سه فاز تنها به معنای رفع مشکلات پس از بروز آن‌ها نیست، بلکه شامل شناسایی نشانه‌های اولیه خرابی و انجام اقدامات پیشگیرانه نیز می‌شود. این رویکرد، عمر مفید موتور را افزایش داده و از توقف‌های ناگهانی و پرهزینه جلوگیری می‌کند. هرچه زودتر بتوانیم مشکل را تشخیص دهیم، هزینه و زمان لازم برای تعمیر نیز کمتر خواهد بود. بنابراین، دانش کافی در زمینه عیب یابی الکتروموتور سه فاز به ما امکان می‌دهد تا قبل از اینکه یک نقص کوچک به یک مشکل بزرگ تبدیل شود، آن را برطرف کنیم و از خسارات جبران‌ناپذیر جلوگیری نماییم.
کاهش هزینه‌های تعمیر و نگهداری
با انجام عیب یابی الکتروموتور سه فاز به صورت منظم، می‌توان مشکلات کوچک را قبل از تبدیل شدن به نقص‌های اساسی شناسایی و برطرف کرد. این امر به طور مستقیم منجر به کاهش هزینه‌های تعمیر و نگهداری می‌شود، زیرا تعویض قطعات کوچک و ارزان‌تر در مراحل اولیه، بسیار مقرون به صرفه‌تر از تعمیرات اساسی یا تعویض کامل موتور خواهد بود. این رویکرد پیشگیرانه در عیب یابی الکتروموتور سه فاز، بهینه‌سازی بودجه نگهداری را به دنبال دارد.
افزایش طول عمر مفید موتور
یکی از مهمترین مزایای عیب یابی الکتروموتور سه فاز به صورت مستمر، افزایش قابل توجه طول عمر مفید موتور است. با رفع به موقع مشکلات و جلوگیری از کارکرد موتور در شرایط نامناسب، فرسودگی قطعات به حداقل رسیده و در نتیجه، موتور برای مدت زمان طولانی‌تری با راندمان بالا کار خواهد کرد. این یعنی سرمایه‌گذاری شما در الکتروموتورها، بازدهی بیشتری خواهد داشت و نیاز به تعویض زودهنگام آن‌ها از بین می‌رود.
ابزارهای ضروری برای عیب یابی الکتروموتور سه فاز
برای انجام صحیح عیب یابی، داشتن ابزارهای مناسب بسیار اهمیت دارد. این ابزارها به شما کمک می‌کنند تا اندازه‌گیری‌های دقیق را انجام داده و علت اصلی مشکل را شناسایی کنید. بدون ابزارهای تخصصی، فرآیند عیب یابی الکتروموتور سه فاز می‌تواند حدسی و زمان‌بر باشد و حتی به تشخیص‌های اشتباه منجر شود.
مولتی‌متر و کلمپ متر برای عیب یابی الکتروموتور
مولتی‌متر و کلمپ متر از اصلی‌ترین ابزارهای مورد نیاز برای عیب یابی الکتروموتور سه فاز هستند. در واقع از مولتی‌متر برای اندازه‌گیری ولتاژ، جریان و مقاومت سیم‌پیچ‌ها استفاده می‌کنند. در حالی که کلمپ متر امکان اندازه‌گیری جریان را بدون قطع مدار فراهم می‌کند. با استفاده از این ابزارها، می‌توان سلامت مدارهای الکتریکی و تعادل جریان در فازها را بررسی کرد که اطلاعات حیاتی برای عیب یابی الکتروموتور سه فاز ارائه می‌دهد.</p><h3>ترمومتر و تستر عایق (میگر)
ترمومتر برای اندازه‌گیری دمای موتور استفاده می‌شود که افزایش غیرعادی دما می‌تواند نشانه‌ای از مشکلات داخلی باشد. تستر عایق یا میگر نیز ابزاری ضروری برای بررسی سلامت عایق‌بندی سیم‌پیچ‌ها است. عایق‌بندی ضعیف یا آسیب‌دیده می‌تواند منجر به اتصال کوتاه و خرابی موتور شود، بنابراین استفاده از میگر در فرآیند عیب یابی الکتروموتور سه فاز بسیار حیاتی است.</p>
مراحل گام به گام
عیب یابی الکتروموتور سه فاز
فرآیند عیب یابی باید به صورت مرحله‌ای و سیستماتیک انجام شود تا بهترین نتیجه را به همراه داشته باشد. عجله در این فرآیند می‌تواند منجر به نادیده گرفتن جزئیات مهم و تشخیص نادرست شود. با پیروی از یک روش گام به گام، می‌توانید با دقت و اطمینان بیشتری به رفع مشکلات بپردازید.
بررسی ظاهری و مکانیکی
اولین گام در عیب یابی الکتروموتور سه فاز، بررسی ظاهری موتور است. به دنبال نشانه‌هایی از آسیب فیزیکی مانند فرورفتگی، ترک‌خوردگی، سوختگی، نشت روغن یا وجود بوی سوختگی باشید. همچنین، چرخش شفت را به صورت دستی بررسی کنید تا از عدم وجود اصطکاک یا گیرپاژ اطمینان حاصل شود. اتصالات مکانیکی، وضعیت بلبرینگ‌ها و پایه موتور نیز باید مورد بررسی قرار گیرند. این مرحله از عیب یابی الکتروموتور سه فاز می‌تواند سرنخ‌های مهمی را فراهم کند.
بررسی اتصالات الکتریکی و تغذیه
پس از بررسی ظاهری، نوبت به بررسی اتصالات الکتریکی و منبع تغذیه می‌رسد. از محکم بودن اتصالات ترمینال‌ها و عدم وجود خوردگی اطمینان حاصل کنید. با استفاده از مولتی‌متر، ولتاژ ورودی به موتور را در هر سه فاز اندازه‌گیری کنید و از صحت آن مطمئن شوید. همچنین، هرگونه افت ولتاژ یا عدم تعادل فازها می‌تواند نشانه‌ای از مشکل در منبع تغذیه یا کابل‌کشی باشد که نیاز به بررسی دقیق‌تر در فرآیند عیب یابی الکتروموتور سه فاز دارد.
<h3>آزمایش سیم‌پیچ‌ها و عایق‌بندی</p>
یکی از مهمترین
مراحل در عیب یابی الکتروموتور سه فاز، آزمایش سیم‌پیچ‌ها و عایق‌بندی آن‌ها است. با استفاده از مولتی‌متر، مقاومت سیم‌پیچ‌های هر فاز را اندازه‌گیری کنید. مقاومت‌ها باید تقریباً برابر باشند؛ هرگونه تفاوت قابل توجه می‌تواند نشانه‌ای از اتصال باز یا اتصال کوتاه جزئی باشد. سپس، با استفاده از میگر، مقاومت عایق بین سیم‌پیچ‌ها و بدنه موتور را اندازه‌گیری کنید. مقاومت عایق باید بسیار بالا باشد؛ مقادیر پایین نشان‌دهنده ضعف عایق و احتمال اتصال به زمین است که یک مشکل جدی در عیب یابی الکتروموتور سه فاز محسوب می‌شود.</p><h2>مشکلات رایج در الکتروموتورهای سه فاز و راه حل آن‌ها
دانستن مشکلات رایج و راه‌حل‌های آن‌ها می‌تواند فرآیند عیب یابی الکتروموتور سه فاز را سرعت بخشد. برخی از این مشکلات به صورت مکرر اتفاق می‌افتند و با دانش کافی، به راحتی قابل رفع هستند.
موتور روشن نمی‌شود یا به کندی حرکت می‌کند!
اگر الکتروموتور سه فاز روشن نمی‌شود یا به کندی حرکت می‌کند، چندین عامل می‌تواند دخیل باشد. ابتدا منبع تغذیه و فیوزها یا کلیدهای مدارشکن را بررسی کنید. ممکن است یک فاز قطع شده باشد یا ولتاژ ورودی کافی نباشد. اتصالات ترمینال‌ها را از نظر شل بودن یا خوردگی بررسی کنید. اگر همه این موارد صحیح بودند، به سراغ سیم‌پیچ‌ها بروید و مقاومت آن‌ها را اندازه‌گیری کنید. اتصال باز در یکی از فازها یا اتصال کوتاه داخلی می‌تواند باعث این مشکل شود. همچنین، گیرپاژ مکانیکی به دلیل خرابی بلبرینگ‌ها یا روتور گیر کرده نیز می‌تواند از علل این مشکل باشد.
موتور بیش از حد داغ می‌شود!
داغ شدن بیش از حد موتور نشانه‌ای جدی است که نیاز به عیب یابی الکتروموتور سه فاز فوری دارد. دلایل مختلفی برای این مشکل وجود دارد؛ اضافه بار مکانیکی، ولتاژ نامتعادل در فازها، تهویه نامناسب و یا خرابی بلبرینگ‌ها می‌توانند منجر به افزایش دما شوند. ابتدا از عدم وجود اضافه بار اطمینان حاصل کنید. سپس، ولتاژ و جریان هر سه فاز را اندازه‌گیری کنید تا از تعادل آن‌ها مطمئن شوید. گرفتگی پره‌های خنک‌کننده یا مسدود شدن مسیرهای هوا نیز می‌تواند باعث این مشکل شود. در نهایت، اگر مشکل ادامه داشت، احتمال آسیب دیدگی سیم‌پیچ‌ها یا عایق‌بندی وجود دارد که نیاز به آزمایش دقیق‌تر با میگر دارد.
صدای غیرعادی موتور
صداهای غیرعادی در حین کار الکتروموتور سه فاز می‌تواند نشانه‌ای از مشکلات قریب‌الوقوع باشد. این صداها می‌توانند شامل صدای جیغ، ضربه، وزوز یا خراش باشند. صدای جیغ معمولاً به دلیل خرابی بلبرینگ‌ها است که نیاز به تعویض دارند و صدای ضربه یا کوبیدن می‌تواند ناشی از شل بودن قطعات داخلی، نامتوازن بودن روتور یا برخورد روتور با استاتور باشد. صدای وزوز بیش از حد ممکن است نشانه‌ای از ولتاژ نامتعادل فازها یا اتصالات شل باشد. هرگونه صدای غیرعادی باید در اسرع وقت مورد بررسی قرار گیرد تا از آسیب‌های جدی‌تر به موتور جلوگیری شود و بخش مهمی از عیب یابی است.
نگهداری و بازرسی منظم الکتروموتور سه فاز
پیشگیری همیشه بهتر از درمان است. نگهداری و بازرسی منظم الکتروموتورهای سه فاز نقش کلیدی در کاهش نیاز به عیب یابی الکتروموتور سه فاز اضطراری دارد. با رعایت یک برنامه نگهداری منظم، می‌توانید عمر مفید موتور را افزایش داده و از عملکرد بهینه آن اطمینان حاصل کنید.
برنامه‌ریزی برای بازرسی‌های دوره‌ای
ایجاد یک برنامه منظم برای بازرسی‌های دوره‌ای، شامل بررسی‌های بصری، اندازه‌گیری‌های الکتریکی و مکانیکی، برای حفظ سلامت الکتروموتورهای سه فاز ضروری است. این بازرسی‌ها می‌توانند به صورت هفتگی، ماهانه یا فصلی، بسته به شدت کارکرد موتور و شرایط محیطی، انجام شوند. در این بازرسی‌ها، به جزئیات کوچکی مانند تمیزی بدنه موتور، وضعیت کابل‌ها، و میزان لرزش توجه کنید. این برنامه‌ریزی به شما کمک می‌کند تا به صورت فعال در مسیر عیب یابی الکتروموتور سه فاز گام بردارید.</p><h3>روغن‌کاری و تمیزکاری مناسب
روغن‌کاری صحیح بلبرینگ‌ها و تمیز نگه داشتن موتور از گرد و غبار و آلودگی‌ها، از جمله اقدامات مهم در نگهداری پیشگیرانه هستند. گرد و غبار می‌تواند باعث انسداد مسیرهای خنک‌کننده و افزایش دما شود، در حالی که روغن‌کاری نامناسب بلبرینگ‌ها به سرعت منجر به خرابی آن‌ها می‌گردد. با رعایت دستورالعمل‌های سازنده برای روغن‌کاری و تمیزکاری، می‌توانید از عملکرد روان و طولانی مدت موتور خود اطمینان حاصل کنید و نیاز به عیب یابی الکتروموتور سه فاز را به حداقل برسانید.</p>
سخن پایانی
عیب یابی الکتروموتور سه فاز فرآیندی است که با دانش، ابزار و رویکرد صحیح، به راحتی قابل انجام است. با درک اصول عملکرد این موتورها، آشنایی با ابزارهای ضروری و پیروی از مراحل گام به گام، می‌توانید به سرعت مشکلات را شناسایی کرده و راه حل مناسب را اجرا کنید. به خاطر داشته باشید که نگهداری پیشگیرانه و بازرسی‌های منظم، کلید اصلی افزایش طول عمر و کارایی الکتروموتورهای سه فاز شما هستند. با سرمایه‌گذاری در دانش و ابزارهای لازم برای عیب یابی الکتروموتور سه فاز، می‌توانید از عملکرد پایدار تجهیزات خود اطمینان حاصل کنید و از هزینه‌های غیرضروری جلوگیری نمایید.
سوالات متداول
در ادامه به چند مورد از سوالات پرتکرار درباره عیب یابی اشاره می‌کنیم و درباره آن توضیح می‌دهیم.
۱. در صورت توقف ناگهانی الکتروموتور، اولین قدم برای عیب یابی چیست؟
اولین قدم برای عیب یابی در صورت توقف ناگهانی، بررسی منبع تغذیه، فیوزها و کلیدهای مدارشکن است. اطمینان حاصل کنید که ولتاژ به درستی به موتور می‌رسد و هیچ فیوزی نسوخته یا کلیدی قطع نشده است. سپس، اتصالات کابل‌ها را از نظر شل بودن یا آسیب دیدگی بررسی کنید.
۲. چگونه می‌توانم بفهمم که بلبرینگ‌های موتور نیاز به تعویض دارند؟
خرابی بلبرینگ‌ها معمولاً با صداهای غیرعادی مانند جیغ، خرد شدن یا وزوز بلند مشخص می‌شود. همچنین، افزایش لرزش موتور و داغ شدن بیش از حد ناحیه بلبرینگ‌ها نیز می‌تواند نشانه‌ای از خرابی آن‌ها باشد. برای تأیید، می‌توانید موتور را خاموش کرده و شفت را به صورت دستی بچرخانید؛ اگر حرکت روان نباشد یا صدای خش خش شنیدید، احتمالاً بلبرینگ‌ها نیاز به تعویض دارند و این بخشی از عیب یابی الکتروموتور سه فاز است.
<h3>۳. تفاوت بین اتصال کوتاه و اتصال باز در سیم‌پیچ‌های موتور چیست و چگونه تشخیص داده می‌شوند؟

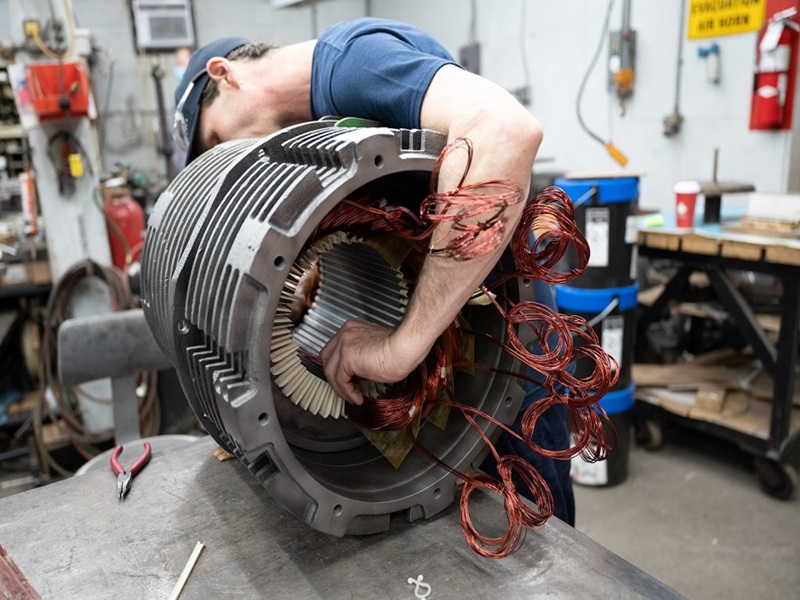

در اتصال باز، جریان نمی‌تواند از یک سیم‌پیچ عبور کند و مقاومت آن بی‌نهایت (یا بسیار بالا) خواهد بود. این مشکل با اندازه‌گیری مقاومت سیم‌پیچ‌ها با مولتی‌متر قابل تشخیص است. در اتصال کوتاه، بخشی از سیم‌پیچ به دلیل آسیب دیدگی عایق، به صورت مستقیم به بخش دیگری از سیم‌پیچ یا به بدنه موتور متصل می‌شود. این وضعیت می‌تواند باعث کاهش مقاومت سیم‌پیچ، افزایش جریان و داغ شدن موتور شود و با استفاده از میگر (تستر عایق) برای بررسی مقاومت عایق و همچنین اندازه‌گیری مقاومت اهمی فازها قابل تشخیص است. هر دو مورد نیاز به عیب یابی الکتروموتور سه فاز دقیق و احتمالا بازپیچی سیم‌پیچ دارند.
